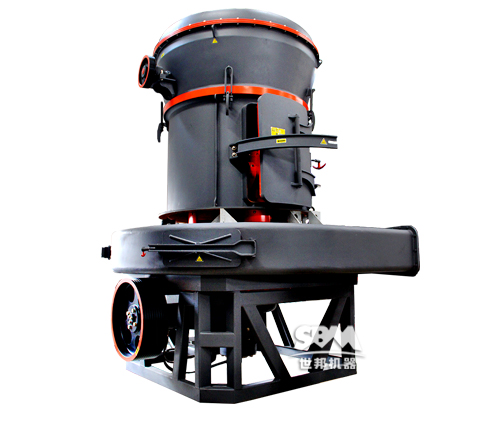

MTW歐版梯型磨粉機

MTW歐版梯型磨粉機產品簡介：
MTW歐版梯型磨粉機是上海礦山機器有限公司在多年研發工業磨粉機的基礎上，引進世界的工業制粉技術，組織大量的技術專家和相關工程人員經過精心設計、試驗和改進開發出的水平的工業磨粉機。該機采用梯形工作面、柔性連接、磨輥連動增壓等多項磨粉機國家技術，完全克服了傳統工業磨粉機在適用范圍、產量、細度、能耗、使用壽命等方面的缺陷，是雷蒙磨、高壓懸輥磨、球磨機等傳統磨粉機的理想替代產品。目前該機型已廣泛使用于我國的冶金、電力、化工、鋼鐵、建材、煤炭等行業，產生了巨大的經濟效益。
MTW歐版梯型磨粉機工作原理：
歐版磨粉機工作過程如下： 大塊狀物料經顎式破碎機破碎到所需粒度后，由提升機將物料送儲料斗，再經振動給料機將料均勻定量連續地送入主機磨室內進行研磨，粉磨后的粉子隨風機氣流上升，經選粉機進行分級，符合細度的粉子隨氣流經管道進入大旋風收集器內，進行分離收集，經出粉閥排出即為成品粉子。氣流由大旋風集粉器上端回風管吸入離心引風機，本機整個氣流系統是密閉循環的，并且是在正負壓狀態下循環流動的。
MTW系列歐式磨粉機主機工作過程是通過錐齒輪整體傳動裝置帶動軸轉動，軸的上端聯結著磨輥吊架，架上裝有磨輥裝置并形成擺動支點。磨輥裝置不僅圍繞軸回轉，還圍繞著磨環公轉，磨輥本身因摩擦作用而自轉。磨輥吊架下裝有鏟刀，其位置處于磨輥下端，鏟刀與磨輥同轉過程中把物料拋起喂入磨輥磨環之間，形成墊料層，該料層受磨輥旋轉產生向外的離心力（即擠壓力）將物料碾碎，由此而達到制粉目的。
MTW系列歐式磨粉機選粉機通過調速電機帶動轉盤上的葉片旋轉，形成對粉子的分級作用。葉片轉速的快慢是按成品粉子粒度大小進行調節。當要獲得較細粒度粉子時，必須提高葉片轉速，使葉片與粉子接觸增加，使不合要求的粉子被葉片拋向外壁與氣流脫離，粗粉子因自身重力的作用落入磨室進行重磨，合格的成品粉子通過葉片隨氣流吸入大旋風集粉器內，氣流與粉子被分離后，粉子被收集。
大旋風集粉器對磨粉機的性能起到很重要的作用，當帶粉氣流進入收集器時，是高速旋轉狀態，待氣流與粉子分離后，氣流體壁收縮向移動錐底時（自氣流自然長度）形成一個旋轉向上的氣流圓注，這時粉子掉落被收集。

MTW歐版梯型磨粉機適用范圍：
主要適用于建材、化工、冶金、礦山、磨料、耐材、陶瓷、鋼鐵、火電、煤炭等行業粉磨莫氏硬度在9級以下，濕度在6%以下的各種非易燃易爆礦產物料，成品細度可在30目~ 400目任意調節。例如水泥（生熟料）、石英、長石、方解石、石膏、石灰石、白云石、石墨、螢石、硅灰石、磷礦石、鈣鎂磷肥、尿素、電解金屬錳、孟鐵合金、煤、煤矸石、礦渣、鋯英砂、滑石、花崗巖、鉀長石、大理石、重晶石、陶瓷、玻璃等千余種物料粉磨加工。
MTW歐版梯型磨粉機技術優勢
MTM中速T形磨粉機與傳統立式磨機相比具有無可比擬的優勢，應用多項國家磨機技術，設計新穎、結構合理、占地面積小、電耗低、運行壽命長、且易損件造價低、性價比高等特點。其各項技術性能達到了國際水平，與雷蒙磨、球磨機、高壓懸輥磨等傳統磨粉機相比具有五大技術優勢：
1、 采用能提高粉碎效率的梯形磨輥與磨環。該機將磨輥與磨環設計成階梯狀，降低了進入磨輥與磨環之間物料的下滑速度，從而延長了對物料的碾壓時間，提高了粉碎效果。
2、 利用能起到平衡增壓作用的加壓彈簧以及能起到平穩減震作用的彈性聯結。該機采用杠桿原理，將對稱的磨輥總成用水平放置的彈簧通過拉桿連接在一起，當大塊物料頂擺一個磨輥總成時，其徑向力可通過彈簧拉桿傳給對稱面的磨輥總成來平衡，此條件下，裝置的整體受力點和其它產品相比提高了40%左右；而彈性聯結裝置則減輕了振動和噪音，避免了共振。
3、 配備能提高選粉精度及產品高密度的選粉機葉輪。實踐表明，在轉速不變的情況下，提高葉片的密度可提高成品的細度，換言之，在成品細度不需要改變的情況下，高密度葉輪可比低密度葉輪轉速低，減少了氣流阻力，同等動力下成品產量提高達50%以上。
4、 配用高效節能離心的引風機。傳統磨粉機上配用的直葉片老式風機的效率僅為62%，而葉輪與葉片均為模具沖壓成型的節能引風機的效率為85%以上。
5、方便快捷的葉輪調整裝置。選粉機葉片端部與殼體的間隙大小也影響成品細度，本項技術使得調整該間隙大小方便快捷。
6、獨特設計向內傾斜的風道，確保迸入進風窩殼內的物料能順利地沿著斜面落入磨機內。

MTW歐版梯型磨粉機參數表一
注:表中產量指粉磨石灰石,其成品中200目為80%的通篩率,各項參數及外型若有變更,依發貨時隨機帶的使用維護說明書為準.
